Тип компенсатора – под приварку, с усиленным кожухом. Используется как сильфонный элемент в компенсирующих устройствах, при прокладке труб в помещениях, на открытом воздухе и под землей. Кожух собран из 2 деталей, каждая из них крепится на свой фланец. Компоненты выполнены так, что один край входит в замок с другим, как пенал, одновременно защищая сильфон от запредельного сжатия – телескопическое исполнение.

Материалы изготовления и параметры системы

 Компенсатор используется при условиях:

  • Внутренний диаметр труб – 50-1400 мм.
  • Рабочее давление продукта до 16 и до25 бар, указано в маркировке устройства.
  • Температура работы сильфона от – 253 до +500 градусов.
  • Амплитуда осевого хода при t = 200 в зависимости от габаритов от 60 до 130 мм.

Материалы изготовления кожуха, патрубка, возможной установки направляющей оговариваются в момент оформления заказа.

Сильфон многослойный, представляет гофрированную трубу специальной навивки слоев, с прессованием, материал изготовления — нержавеющая сталь марки 08X18H10T и подобные составы.

Устройство воспринимает осевые удлинения, несоосность до 5 0, гидроудары, сглаживает вибрацию и заглушает шум. Компенсатор не требует обслуживания, работая до 30 лет.

Применение компенсаторов ОПКР в Риддере

Изделия предназначены для перекачки воды, пара, нефти и ее фракций, технических минеральных масел.

Компенсаторы с жестким стальным кожухом применяют в трубопроводах, для укладки:

  • в лоток:
  • теплокамеру;
  • каналах непроходного и проходного типа.

Их можно устанавливать под теплоизоляцию любого состава.

Купить компенсаторы ОПКР в УЗСК в Риддере

Производство компенсаторов на нашем заводе основано более 15 лет. Современный станочный парк, стенды автоматической сварки, квалифицированный персонал – залог высокого качества изделий. Мы выполняем стандартные компенсаторы согласно таблице и принимаем заказы на нестандартное оборудование. Все компенсаторы проходят проверку качества, получают серийный номер и технический паспорт. Качество изделий гарантировано.

Собственное производство позволяет реализовать продукцию по выгодной цене для заказчика в Риддере. Узнать об ассортименте продукции, цене, гарантиях можно связавшись с нашими менеджерами и конструкторами по телефонам или по email.

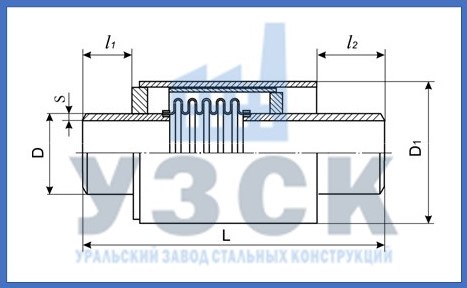

Таблица типоразмеров ОПКР

Условное обозначениеУсловное давление, PN, МПа (кгс/см2)Условный диаметр, DN, ммРазмеры, ммЖесткость осевого хода, Сλ, кН/м (кгс/см)Масса, кг
DSD1Ll1l2
ОПКР-16-100-1201,6 (16)100108421961910015019,4 (194)25
ОПКР-16-125-13012513324562529,9 (299)31
ОПКР-16-150-1501501594,527363826,7 (267)37
ОПКР-16-200-160200219634074434,9 (349)57
ОПКР-16-250-180250273740077531,5 (315)67
ОПКР-16-300-19030032545579028,9 (289)117
ОПКР-16-350-19035037751079936 (360)139
ОПКР-16-400-20040042657583639,1 (391)175
ОПКР-16-500-210500530868682760,8 (608)232
ОПКР-16-600-22060063082089061,3 (613)340
ОПКР-16-700-220700720920100369,8 (698)488
ОПКР-16-800-2408008201020104663,7 (637)562
ОПКР-16-900-260900920101120103970,6 (706)727
ОПКР-16-1000-260100010201320107187,2 (872)901
ОПКР-16-1200-260120012201414201071104,4 (1044)1125
ОПКР-16-1400-2601400142016201077129,5 (1295)1334
ОПКР-25-50-802,5 (25)50573,515953610012024,2 (242)14
ОПКР-25-65-80657617854217
ОПКР-25-80-90808919456122,2 (222)20
ОПКР-25-100-120100108421962015029,1 (291)26
ОПКР-25-125-13012513324562529,9 (299)31
ОПКР-25-150-1501501594,527363826,7 (267)37
ОПКР-25-200-160200219634074434,9 (349)67
ОПКР-25-250-180250273740077531,5 (315)98
ОПКР-25-300-19030032545579336,1 (361)120
ОПКР-25-350-19035037751081950,4 (504)148
ОПКР-25-400-20040042657584665,1 (651)192
ОПКР-25-500-210500530868683774,3 (743)245
ОПКР-25-600-22060063082090873,6 (736)359
ОПКР-25-700-220700720920101988,9 (889)505
ОПКР-25-800-2408008201020106381,1 (811)596
ОПКР-25-900-2609009201011201054102,8 (1028)771
ОПКР-25-1000-2601000102013201087104,5 (1045)1041
ОПКР-25-1200-260120012201414201115125,1 (1251)1218
ОПКР-25-1400-2601400142016201095161,6 (1616)1420
