Горизонтальные емкости с неотбортованными коническими днищами используются в Риддере для хранения и перекачки высокотоксичных жидкостей, обладающих способностью к взрыву и возгоранию. Сам цилиндр цельносварной. Емкость оснащается штуцерами и патрубками при проектировании и установке в технологическую линию. Выдача содержимого может происходить погружным насосом или самотеком. Внутреннее давление не должно превышать 0,07 МПа.

Аппараты ГКК – технические характеристики

Цельносварные емкости с коническим и днищами под углом 140о изготавливают в соответствие ГОСТ Р 52630-2012 и ГОСТ 12621-78. Используется марка стали в соответствии с применением резервуара в определенной климатической зоне. Используют стали Ст3сп5, 09Г2с и подобные низколегированные, нержавеющую 2Х18Н10Т.

Рабочие параметры резервуаров:

  • Объем от 1 до 100 м3.
  • Рабочая температура от -70 до +300 градусов.
  • Отсутствует система терморегуляции.
  • Установка наземная.
  • Условное рабочее давление в штуцерах до 1,0 МПа.

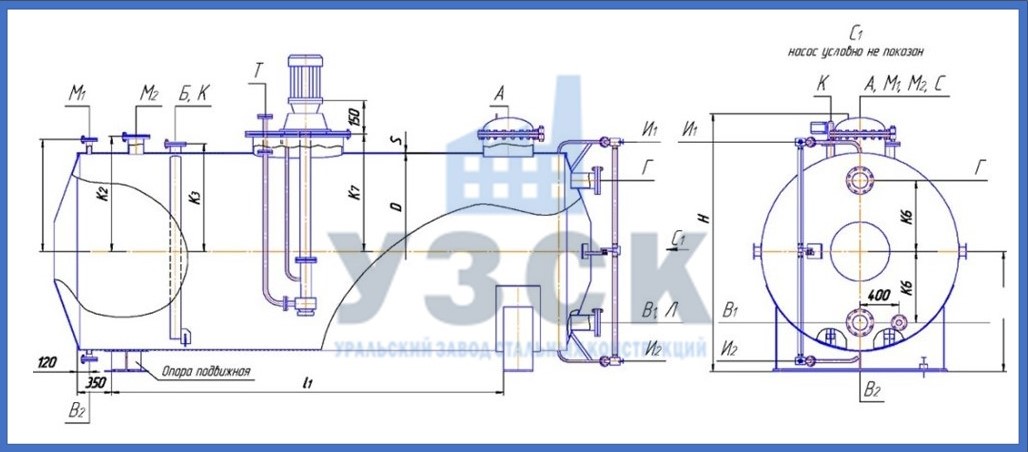

Чертеж емкости ГКК

В зависимости от назначения, в стадии проектирования и разработки деталировок учитывается установка и расположение люков для осмотра и чистки, штуцеры для подключения технологического оборудования и вспомогательных приборов КиП. Рассматриваемые емкости применяют для аккумулирования и передачи жидких и газообразных продуктов, в основном, в отрасли нефтехимии.

Геометрия горизонтальных аппаратов ГКК

Условное обозначение

D,мм

S

L,мм

B,мм

H,мм

масса, кг

ГКК 1-1-10-0,07

2000

8

3720

2170

2685

2400

ГКК 1-6-10-0,07

2000

8

3720

2170

3210

2770

ГКК 1-1-16-0,07

2000

8

5720

2170

2685

3155

ГКК 1-6-16-0,07

2000

8

5720

2170

3210

3520

ГКК 1-1-25-0,07

2400

8

5850

2580

2990

4095

ГКК 1-6-25-0,07

2400

8

5850

2580

3675

4480

ГКК 1-1-40-0,07

2400

8

9350

2580

2990

5785

ГКК 1-6-40-0,07

2400

8

9350

2580

3675

6180

ГКК 1-1-50-0,07

3000

10

7540

3210

3600

7675

ГКК 1-6-50-0,07

3000

10

7540

3210

4230

8065

ГКК 1-1-63-0,07

3000

10

9540

3210

3600

9200

ГКК 1-6-63-0,07

3000

10

9540

3210

4230

9590

ГКК 1-1-80-0,07

3000

10

12040

3210

3600

11130

ГКК 1-6-80-0,07

3000

10

12040

3210

4230

11520

ГКК 1-1-100-0,07

3000

12

15040

3210

3600

15570

ГКК 1-6-100-0,07

3000

12

15040

3210

4230

15960

Условное обозначение расшифровывается так:

емкость гкк, цельносварная, без внутренних устройств (1) или с погружным насосом (6), объем, рабочее давление.

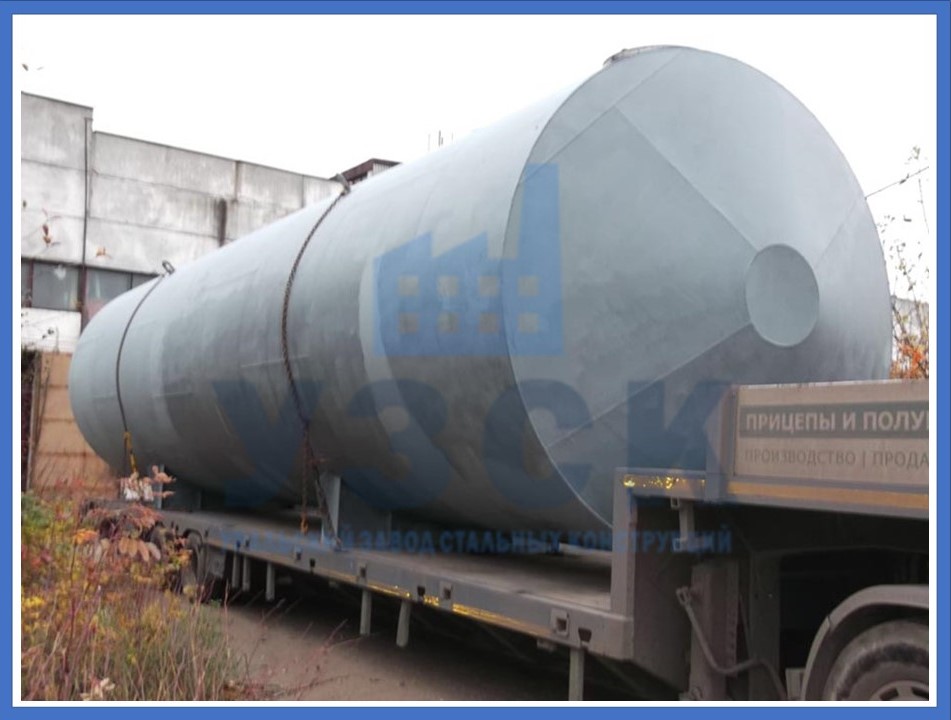

Производство и продажа емкостей ГКК на УЗСК в Риддере

Цельносварная емкость с коническими днищами создается с учетом планируемой эксплуатации. На заводе созданы все условия для проведения вальцовочных и сварных работ. До 80 % сварочных процессов выполняются с полной или частичной автоматизацией. Объем работ, выполняемых вручную, ведется аттестованными сварщиками высшей квалификации. Наш завод обладает современными линиями по изготовлению емкостного оборудования.

 Если вас интересует, как купить по выгодной цене в компании УЗСК горизонтальный аппарат с коническими днищами, воспользуйтесь контактами на сайте производителя. Наши специалисты ознакомят вас с прайсом на продукцию. Заказ будет принят после уточнения технических вопросов, связанных с эксплуатацией и обвязкой резервуара.

Мы подберем материал изготовления корпуса, в соответствие таблице.

Шифр

Марка стали

Рабочая температура стенки аппарата, оС

минимальная

максимальная

1

Ст3сп5 ГОСТ 380-71

-20

+300

2

09Г2С ГОСТ 5520

-60

+300

16ГС ГОСТ 5520-79

-40

+300

3

12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т ГОСТ 5632-72

-70

+300

4

08Х22Н6Т, 08Х21Н6М2Т ГОСТ 5632-72

-40

+300

В согласованные сроки емкость будет готова к отгрузке самовывозом или по удобному маршруту. Емкость имеет личный номер, паспорт и гарантию на обслуживание сроком 18 месяцев после подключения в работу.
