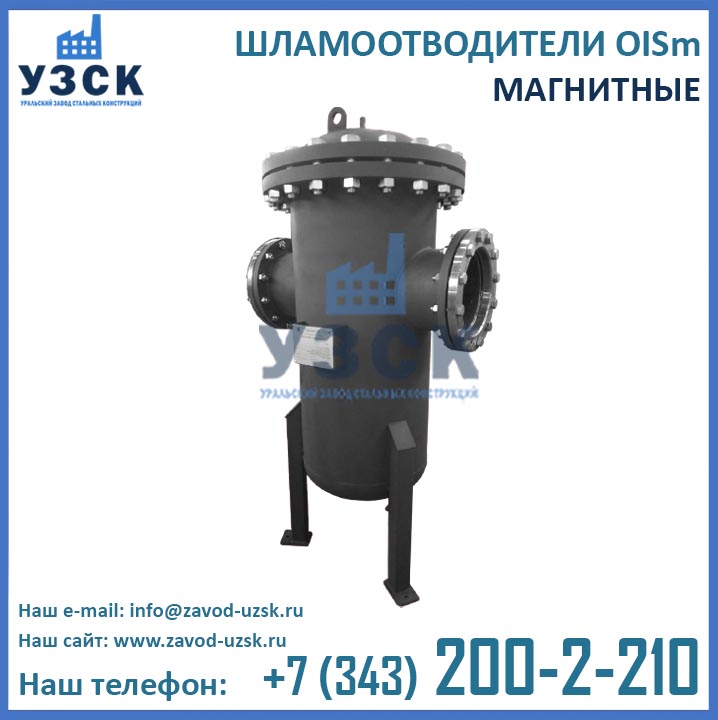

МШО OISm — это магнитный шламоотводитель, который выполняет функции магнитно-сетчатого фильтра.
Сфера применения: системы горячего и холодного водоснабжения, отопления и теплоснабжения.
Назначение: удаление ферромагнетиков из воды, очистка рабочего потока от твердых включений (ил, песок, шлам и пр. частицы).
Этапы работы: инерционно-седиментационный, фильтрационный и магнитный.
Результат применения: обеспечение безаварийной, высокоэффективной и длительной эксплуатации сетевого оборудования (насосов, теплообменников, запорной арматуры и КИП); защита данного оборудования от коррозии и отложений.
Эксплуатационные характеристики
Наименование | Шламоотводитель OISm 150/25 |
Диаметр условного прохода (присоединение к трубопроводу), мм | 25 |
Диаметр корпуса устройства, мм | 150 |
Объем, м3 | 0,005 |
Масса, кг | 15 |
Производительность, м3/ч | 2 |
Длина, мм | 350 |
Высота, мм | 290 |
Присоединение к трубопроводу | Патрубки под приварку |
Рабочее давление, бар (МПа) | 16 (1,6) |
Рабочая среда | Вода, неагрессивные жидкости |
Температура рабочей среды, до oC | 150 |
Конструктивные особенности
Шламоуловитель OISm 150/25 – это компактное стальное устройство цилиндрической формы с диаметром корпуса 150 мм, оборудованное патрубками под приварку Ду 25 мм для присоединения к трубопроводу. К верхней части фильтра OISm 150/25 при помощи болтов крепится крышка для прочистки и обслуживания аппарата. В крышку врезана резьба для отвода воздуха (воздушник). Нижняя часть корпуса характеризуется наличием эллиптического днища, оборудованного дренажным патрубком для слива шлама.
Отдельного внимания заслуживает конструкция фильтрующего элемента, расположенного внутри корпуса, которая состоит из следующих составляющих:
- Система специальных перегородок из нержавеющей стали, расположенных в виде лабиринта, определяющего скорость и направление движения потока воды. С их помощью осуществляется инерционно-седиментационный этап очистки, избавляющий рабочий поток от наиболее крупных твердых частиц.
- Неподвижные неодимовые магниты, закреплённые на перегородках, осуществляют сепарацию примесей и фракций, обладающих ферромагнитными свойствами или приобретающих таковые в магнитном поле.
- Сетчатый фильтр из нержавеющей стали тонкой очистки, установленный перед выходным патрубком, отсекает оставшиеся после предыдущих этапов очистки более мелкие загрязняющие частицы.
Все составляющие фильтрующего элемента выполнены в съемном исполнении, что значительно упрощает процесс очистки, ремонта и обслуживания фильтра.

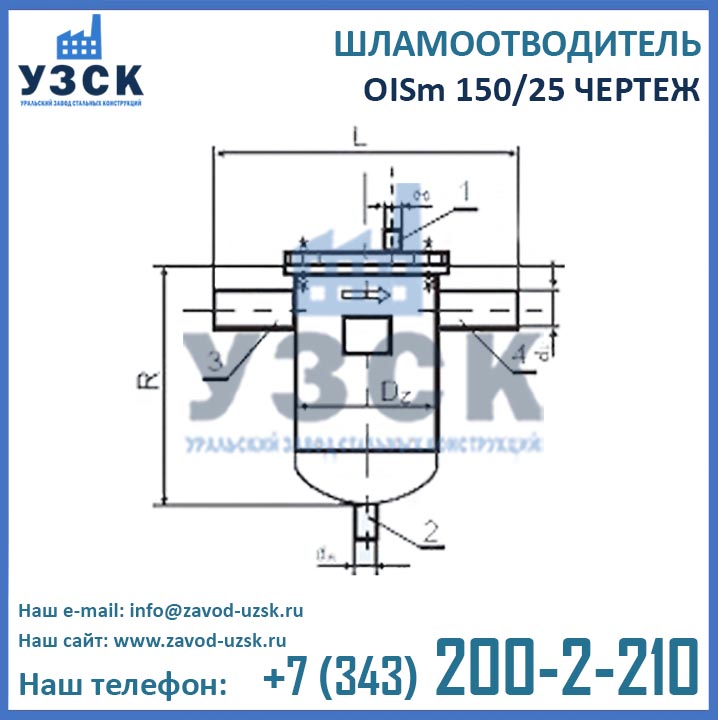

Чертеж OISm 150/25
