МШО OISm 200/50 – магнитный шламоотводитель с диметром корпуса 200 мм и диаметром условного прохода Ду 50 мм.
Производитель: Уральский завод стальных конструкций УЗСК.
Данная модель в типовом исполнении характеризуется фланцевым присоединением к трубопроводу. По желанию заказчика возможно также изготовление шламоотводителя Ду 50 с патрубками под приварку.
Основные преимущества завода УЗСК:
- Наличие инженерно-конструкторского отдела.
- Парк станков включает в себя сварочное оборудование, аттестованное Национальным агентством контроля сварки НАКС.
- Технология сварки завода УЗСК прошла аттестацию в Национальном агентстве контроля сварки НАКС.
- У нас работают высококвалифицированные специалисты сварочного производства, имеющие аттестаты НАКС.
- Мы располагаем лабораторией НК, аттестованной на все виды неразрушающего контроля.
- В нашем распоряжении имеется собственный аттестованный гидростенд для проведения испытаний готовой продукции пробным давлением.
Базовые характеристики фильтров OISm 200/50
Наименование | Шламоотводитель OISm 200/50 |
Диаметр условного прохода (присоединение к трубопроводу), мм | 50 |
Диаметр корпуса устройства, мм | 200 |
Объем, м3 | 0,013 |
Масса, кг | 38 |
Производительность, м3/ч | 12 |
Длина, мм | 375 |
Высота, мм | 410 |
Присоединение к трубопроводу | фланцы |
Рабочее давление, бар (МПа) | 16 (1,6) |
Рабочая среда | Вода, неагрессивные жидкости |
Температура рабочей среды, до oC | 150 |
Основное назначение и области применения
Наибольшую востребованность шламоуловители МШО OISm получили в коммунальном хозяйстве жилых и промышленных объектов, где они применяются для очистки сетевой воды отопительных и теплоснабжающих систем, а также систем холодного и горячего водоснабжения. С помощью сетевых магнитных фильтров данного типа вода очищается от ила, песка, шлама, ржавчины, ферромагнетиков и иных твердых частиц, что предотвращает появление отложений и коррозии, способствует увеличению эффективности и длительности работы сетевого оборудования, и сводит к минимуму риски возникновения аварийной ситуации на трубопроводе. Чтобы купить МШО OISm 200/50 Ду 50 Ру 16 прямо сейчас, свяжитесь с менеджерами отдела УЗСК по координатам, указанным в разделе «Контакты».

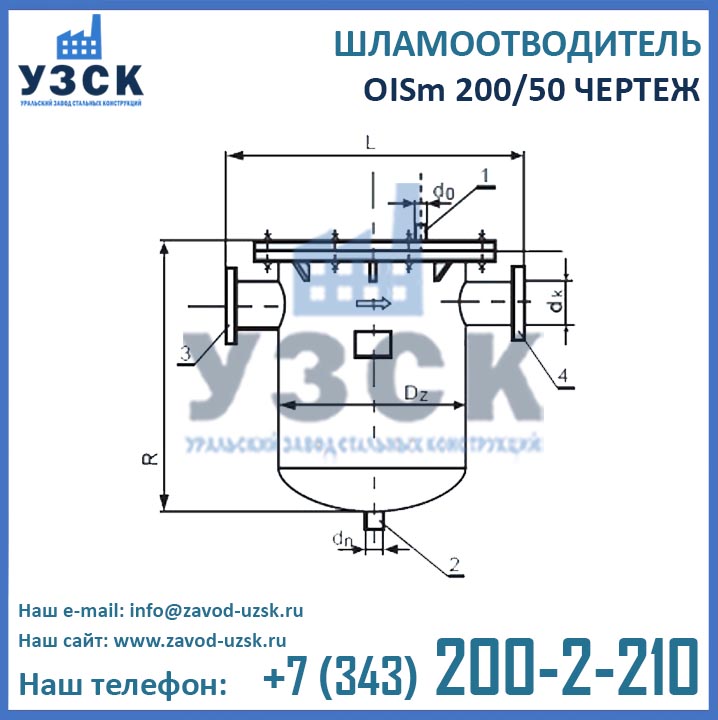

Чертеж
Алгоритм работы
Работа фильтра OISm основана на инерционно-седиментационном, магнитном и фильтрационном методах очистки.
Инерционно-седиментационный метод осуществляет очистку воды от взвешенных частиц крупного размера: поток воды проходит по лабиринту, образованному из специальных стальных перегородок и осуществляющему изменение скорости и направления движения потока, вследствие чего, загрязняющие фракции отделяются от воды, отбрасываются на стенки корпуса устройства и стекают в шламовую камеру.
Магнитный метод очистки характеризуется удалением ферромагнитных примесей из воды: неодимовые магниты, расположенные на перегородках, притягивают к себе частицы, обладающие магнитными свойствами или приобретающие их в магнитном поле.
Фильтрационный метод очистки является заключительным и основан на механической очистке воды при помощи сетчатого фильтра из нержавеющей стали, расположенного перед патрубком выхода рабочего потока. Фильтр улавливает мелкие загрязняющие фракции, проскочившие через предыдущие этапы очистки.
